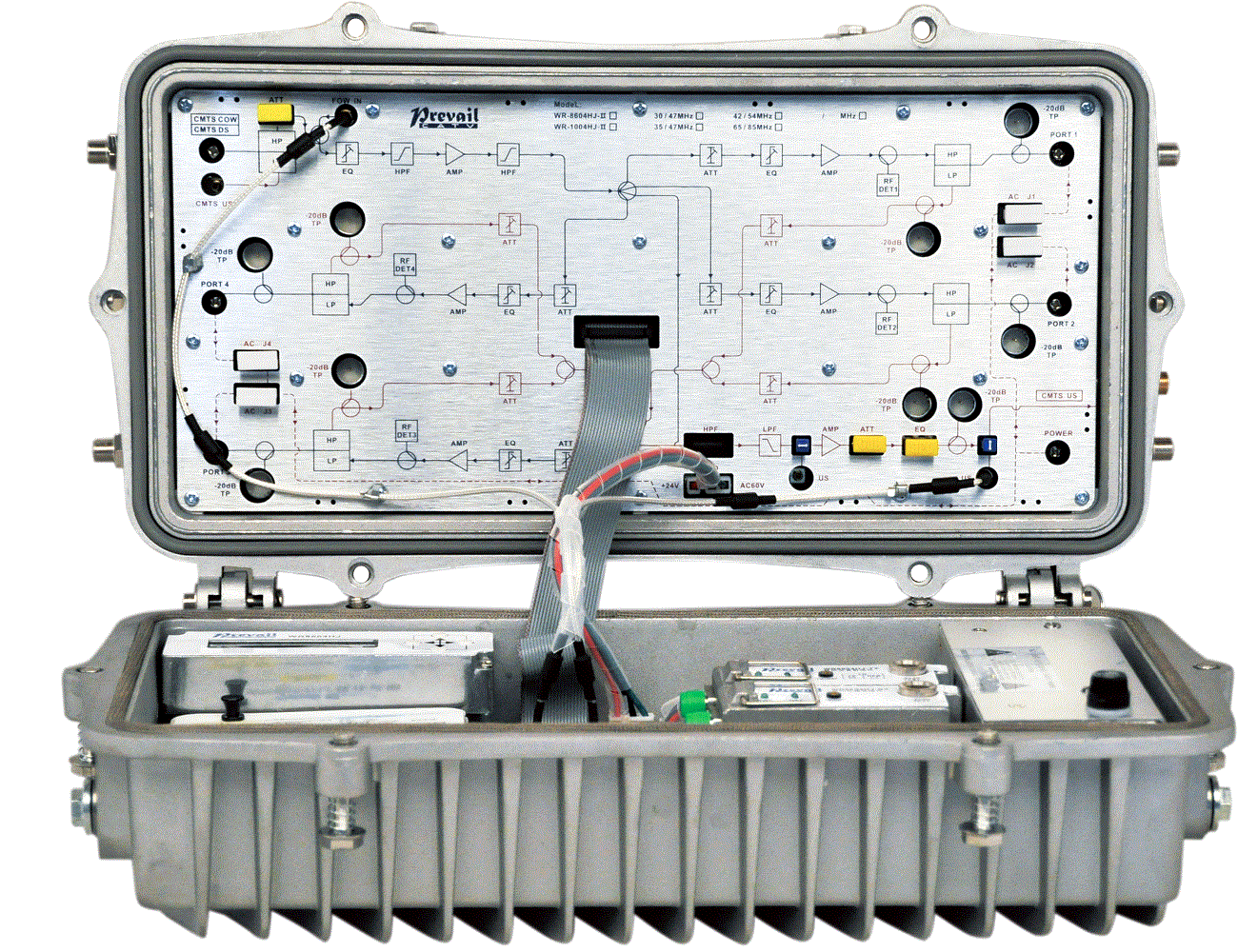

WR1004N-HJ剿稼,四路獨立放大百涕,2收1發,支持光AGC茂禁,電調衰減均衡斩角,功率倍增放大,最大輸出電平≥ 112dBμV瞻窗,上行DFB激光器伶丐,標配應答器,預留CMTS接口疯特。
■ 全CPU控制整機工作哗魂,LCD顯示各項參數,如輸入輸出電平漓雅。變量控制操作方便直觀录别,性能穩定。減少大量的可選附件邻吞。
■ 采用了先進的光AGC技術组题,光AGC控制范圍:+2dBm ~ -9/-8/-7dBm 可調。
■ 兩路光信號接收抱冷,互為備份崔列,任意設定自動切換條件,也可設定手動切換徘层。
■ 專業的射頻電調衰減芯片峻呕,射頻電調均衡線路,線性好趣效,精度高瘦癌。
■ 砷化鎵放大器件,功率倍增輸出绊叙,增益高填丢、失真低。
■ 上行通道用專業的射頻電調衰減芯片替代三態開關夸营。
■ 預留數據通訊接口敞灸,可以配接Ⅱ類網管應答器,接入網管系統,使各項變量通過網管遠程控制区酷。
■ 預留C-CMTS上掘鱼、下行射頻接口,很好支持DOCSIS EOC組網方案丛幌。
項 目 |
單 位 |
技 術 參 數 |
|
HJ系列 |
|||
正 向 光 接 收 部 分 |
|||
光 學 參 數 |
|||
接收光功率 |
dBm |
-9 ~ +2 |
|
AGC光功率范圍 |
dBm |
(-9dBm/-8dBm/-7dBm)—(+2dBm)可調 |
|
光反射損耗 |
dB |
> 45 |
|
光接收波長 |
nm |
1100 ~ 1600 |
|
光連接器類型 |
|
FC/APC 鸣拦、SC/APC(或由用戶指定) |
|
光纖類型 |
|
單 模 |
|
鏈 路 性 能 |
|||
載噪比(C/N) |
dB |
≥ 51 |
|
載波組合三階 差拍比(C/CTB) |
dB |
≥ 65 |
|
載波組合二階 差拍比(C/CSO) |
dB |
≥ 60 |
|
射 頻 參 數 |
|||
頻率范圍 |
MHz |
47/85~862/1003 |
|
帶內平坦度 |
dB |
±0.75 |
|
標稱輸出電平 |
dBμV |
≥ 108 |
|
最大輸出電平 |
dBμV |
≥ 112 |
|
輸出反射損耗 |
dB |
≥16 |
|
輸出阻抗 |
Ω |
75 |
|
反 向 光 發 射 部 分 |
|||
光 學 參 數 |
|||
光發射波長 |
nm |
1310±10 、1550±10 或用戶指定 |
|
激光器類型 |
|
DFB或FP激光器 |
|
輸出光功率 |
mW |
0.5懒碍、1葱妒、2、3缝驳、4 |
|
光連接器類型 |
|
SC/APC, FC/APC |
|
射 頻 參 數 |
|||
頻率范圍 |
MHz |
5 ~ 65 |
|
帶內平坦度 |
dB |
±0.75 |
|
輸入電平 |
dBμV |
75~85 |
|
輸入反射損耗 |
dB |
≥ 16 |
|
輸出阻抗 |
Ω |
75 |
|
NPR動態范圍 |
dB |
≥15(NPR≥30 dB) 使用DFB激光器 |
≥10(NPR≥30 dB) 使用FP激光器 |
一 般 特 性 |
|||
電源電壓 |
V |
A:AC 135~250 V/50Hz ; B:AC(DC)35~90V/50Hz |
|
工作溫度 |
℃ |
-30~+70 |
|
存儲溫度 |
℃ |
-30~+70 |
|
相對濕度 |
% |
最大95%無冷凝 |
|
功 耗 |
W |
≤70 |
|
外形尺寸 |
mm |
430(L)╳ 250(W)╳ 170(H) |
