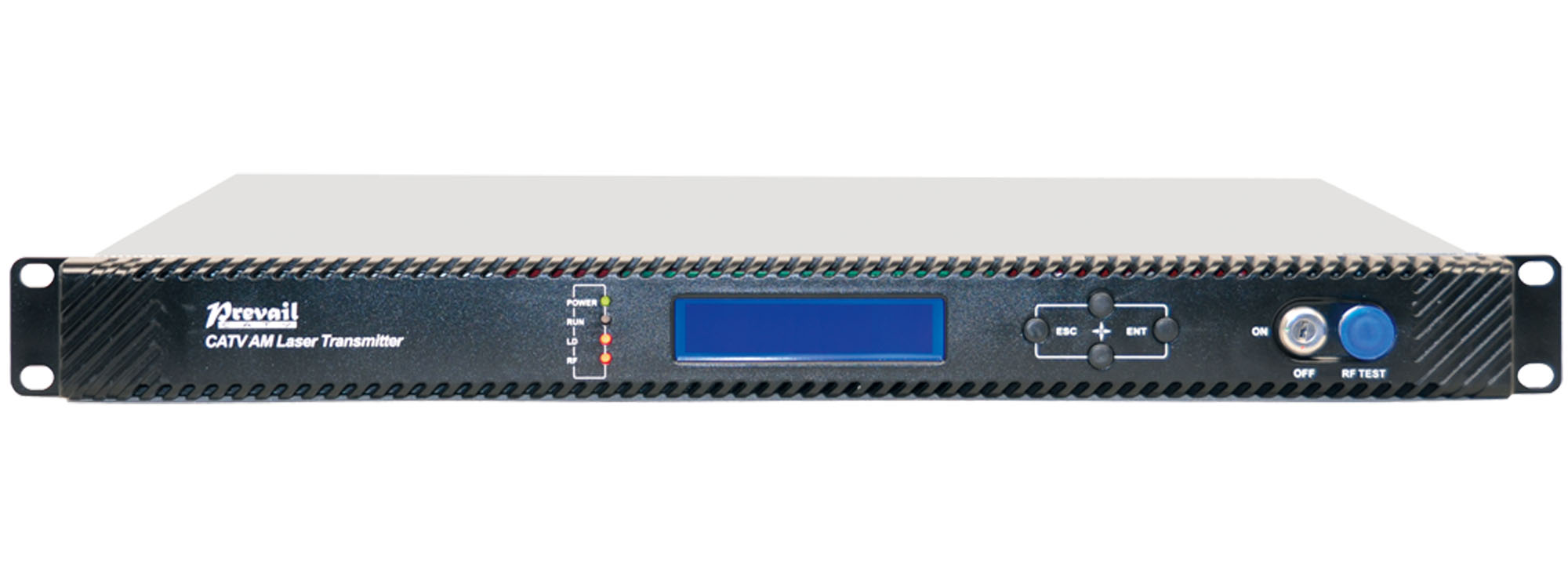

高性能DFB激光器，1.2GHZ 頻段碟堵，最大光功率30mW岗努， 高隔離度的兩路RF輸入，實現高質量的RF插播谢鹊，光調制度調節范圍：+/- 5dB。
* 高性能DFB激光器留凭，線性好佃扼，輸出功率高。
* 1.2GHZ 頻段蔼夜，支持 DOCSIS 3.1 系統兼耀。
* 高隔離度的兩路RF輸入，實現高質量的RF插播求冷。
* 輸出光波長：1310 ±20nm瘤运。
* 輸出光功率：4～30mW。
* 標稱輸入電平：72～88dBμV匠题。
* 光調制度調節范圍：+/- 5dB拯坟。
* CNR≥ 52dB，CSO≥ 62dB韭山，CTB≥ 65dB
* 工作電壓：AC 150V～265V或 DC - 48V
* 19″1U：483mm(L)X 395mm(W)X 44mm(H)
|
項 目 |
單位 |
技 術 參 數 |
|
|
光學部分 |
|||
|
波長 |
nm |
1310 ± 20 |
|
|
輸出功率 |
mW |
4 ～ 31（+6dBm ～ +15dBm） |
|
|
激光器類型 |
— |
DFB激光器 |
|
|
光調制方式 |
— |
直接光強度調制 |
|
|
光纖連接器類型 |
— |
SC/APC或FC/APC |
|
|
光反射損耗 |
dB |
> 45 |
|
|
RF部分 |
|||
|
頻率范圍 |
MHz |
47 ～ 870/1003/1218 |
|
|
帶內平坦度 |
dB |
± 0.75 |
|
|
輸入測試口 |
dB |
-20±1 |
|
|
激勵電平測試口 |
dB |
-20±1 |
|
|
輸入反射 |
dB |
≥ 16 |
|
|
輸入端口隔離度 |
dB |
≥ 50 |
|
|
C/N |
dB |
≥ 52 |
550MHZ 59CH 模擬信號77dBuV/CH 550-870MHZ 40CH 數字信號67dBuV/CH -1dBm 接收光功率郁季，0KM光纖 |
|
C/CTB |
dB |
≥ 67 |
|
|
C/CSO |
dB |
≥ 62 |
|
|
輸入電平范圍 |
dBuV |
80±5 |
|
|
AGC 狀態下調節范圍 |
dB |
± 5 |
|
|
MGC衰減范圍 |
dB |
0 ～ 15 |
|
|
其 他 |
|||
|
工作溫度范圍 |
℃ |
-5 ～ + 45 |
|
|
儲存溫度范圍 |
℃ |
-20 ～ + 65 |
|
|
最大功耗 |
W |
≤15 |
|
|
重量 |
Kg |
5.5 |
|
