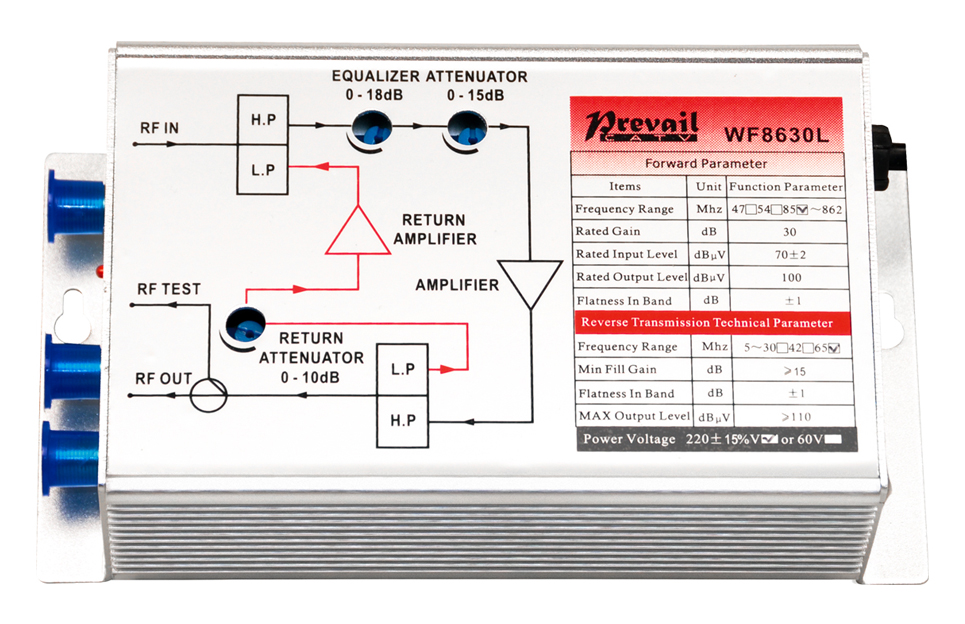

WF8630L， 860MHz，衰減、均衡器0 ~ 18dB連續(xù)可調，外置RF檢測口，支持220V、60V供電。
* 860MHz，頻率分割可選。
* 衰減、均衡器連續(xù)可調。
* 衰減、均衡器可調范圍：0 ~ 18dB。
* 外置RF檢測口。
* 下行通道最高增益：≥ 30dB。
* 上行通道最高增益：≥ 15dB。
* 整機功耗：≤ 8W。
* 支持220V、60V供電。
* 工作溫度：-20℃ ~ +55℃。
| 項目 |
單位 |
WF8630L |
|
|
正向通道 |
|||
|
頻率范圍 |
MHz |
(45) 85~862 |
|
|
標稱增益 |
dB |
30 |
|
|
最小增益 |
dB |
≥30 |
|
|
標稱輸入電平 |
dBμV |
70±2 |
|
|
標稱輸出電平 |
dBμV |
100 |
|
|
帶內平坦度 |
dB |
±1 |
|
|
噪聲系數 |
dB |
≤10 |
|
|
反射損耗 |
dB |
≥14 |
|
|
C/CTB (84 PAL-D) |
dB |
≥58 |
|
|
C/CSO (84PAL-D) |
dB |
≥56 |
|
|
信號交流聲比 |
dB |
≤2% |
|
|
增益穩(wěn)定度 |
dB |
± 1.0 |
|
|
電壓沖擊 |
KV |
5 |
|
|
反向通道 |
|||
|
頻率范圍 |
MHz |
5~(30)65(或者客戶指定) |
|
|
標稱增益 |
dB |
15 |
|
|
帶內平坦度 |
dB |
±1 |
|
|
噪聲系數 |
dB |
≤12 |
|
|
反射損耗 |
dB |
≥16 |
|
|
最大輸出電平 |
dBμV |
≥110 |
|
|
載波二次互調比 |
dB |
≥52 |
|
|
信號交流聲比 |
% |
＜2 |
|
|
一般特性 |
|||
|
電源電壓(50Hz) |
V |
A:AC (165～250)V ；B： AC(35～60)V |
|
|
功耗 |
VA |
8 |
|
|
耐沖擊電壓 |
Kv |
＞5 |
|
|
外形尺寸 |
Mm |
178(L) x 100 (W) x55(H) |
|
