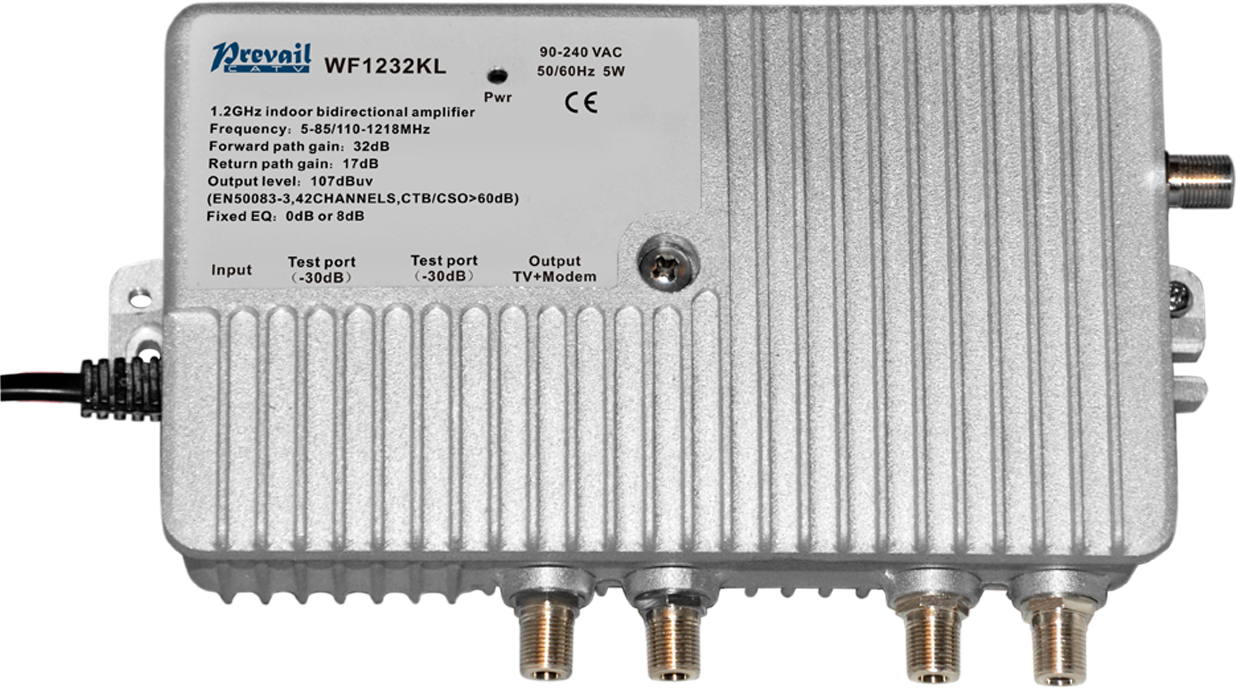

WF1232KL-II假怔,1.2GHz凄恤,下行通道支持射頻AGC控制功能,具有輸入衰減怕收、級間衰減嘿辟、均衡,衰減片效、均衡可調红伦。
* 1.2GHz, 支持DOCSIS 3.1系統。
* 下行通道支持射頻AGC控制功能堤舒。
* 衰減色建、均衡器持續可調。
* 外置RF檢測口舌缤。
* 5 ~ 1218MHz箕戳,頻率分割可選。
* 下行通道最高增益:≥ 32dB
* 上行通道最高增益:≥ 17dB
* ATT国撵、EQ可調范圍:0 ~ 18dB.
* 整機功耗:≤ 5W
* 工作溫度:-20℃ ~ +55℃
* 工作電壓:AC 90 ~ 240V (50Hz)
* 外形尺寸:200mm(L)X 115mm(W)X 55mm(H).
項 目 |
單位 |
規 格 |
|
下 行 部 分 |
|||
頻率范圍 |
MHz |
110 -1218 |
|
最小增益 |
dB |
32 |
|
帶內平坦度 |
dB |
±1 |
|
反射損耗 |
dB |
>16 |
@110MHz, -1.5 dB/octave, Min>11 |
噪聲系數 |
dB |
<7 |
|
輸入ATT |
dB |
0-15 |
|
輸入EQ |
dB |
0-10 |
|
級間ATT |
dB |
0-15 |
|
級間EQ |
dB |
4/8 |
|
CNR |
dB |
≥52 |
歐標41CH模擬信號陵吸,輸入:75dBuV, 輸出:107dBuV@1218MHz介牙, 級間EQ:8dB |
CTB |
dB |
≥60 |
|
CSO |
dB |
≥60 |
|
MER |
dB |
≥40 |
110-862 MHz滿配QAM256數字信號 輸入:75dBuV壮虫,輸出:104dBuV@1218MHz 級間ATT:3dB,級間EQ:8dB |
BER |
|
1.00E-09 |
|
上 行 部 分 |
|||
頻率范圍 |
MHz |
30-85 |
|
增益 |
dB |
≥23 |
|
帶內平坦度 |
dB |
±1 |
|
反射損耗 |
dB |
>15 |
|
噪聲系數 |
dB |
<6 |
|
輸入ATT |
dB |
0-20 |
|
級間ATT |
dB |
0-20 |
|
級間EQ |
dB |
0/4 |
|
MER |
dB |
≥38 |
歐標41CH模擬信號环础,EQ:8 dB 輸出電平 110 dBuV@1218MHz囚似, |
BER |
|
1.00E-09 |
|
NPR動態范圍 |
dB |
>30 |
@36 dB CNIR |
其 他 |
|||
防水等級 |
|
IP41 |
|
供電電壓 |
V |
90-240 |
|
測試口 |
dB |
-30±2 |
|
F頭 |
|
英制母頭 |
|
EMC |
|
EN50083-2-2006 table10-classA |
|
阻抗 |
Ω |
75 |
|
功耗 |
W |
<18 |
|
浪涌 |
KV |
4 (RF 端口) |
|
ESD |
KV |
2 (RF 端口) |
|
工作溫度 |
℃ |
-20~+50 |
|
外形尺寸 |
mm |
200(長)×115(寬)×55(高) |
