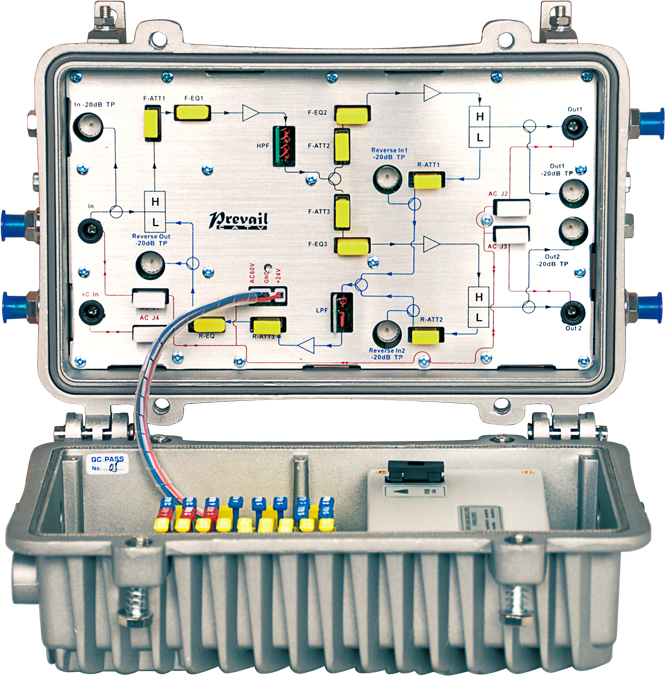

WA1300杂蒙,兩路獨立放大輸出营稼,1GHz,插片式均衡器和衰減器台腥,低噪聲MMIC放大+砷化鎵功率倍增放大模塊宏赘,支持220V或60V。
* 插片式均衡器和衰減器。
* 兩路獨立輸出察署,砷化鎵功率倍增輸出闷游。
* 5 ~1003MHz,頻率分割可選箕母。
* 下行通道最高增益:≥ 40 dB储藐。
* 上行通道最高增益:≥ 20 dB。
* 整機功耗:≤ 30W嘶是。
* 工作溫度:-20℃ ~ +55℃
* 工作電壓:AC 220V or AC 60V (50Hz)。
* 外形尺寸:320mm(L)X 200mm(W)X 140mm(H)蛛碌。
項 目 |
單 位 |
技 術 參 數 |
||||||
下 行 傳 輸 通 道 |
||||||||
頻率范圍 |
MHz |
47/85 ~862/ 1003 |
||||||
標稱增益 |
dB |
30 |
34 |
36 |
38 |
40 |
||
最小滿增益 |
dB |
≥30 |
≥34 |
≥36 |
≥38 |
≥40 |
||
標稱輸入電平 |
dBμV |
72 |
||||||
標稱輸出電平 |
dBμV |
108 |
||||||
帶內平坦度 |
dB |
±0.75 |
||||||
噪聲系數 |
dB |
≤10 |
||||||
反射損耗 |
dB |
≥16 |
||||||
衰減 |
dB |
1-18 (固定插片,1dB步進) |
用戶要求選定 |
|||||
均衡 |
dB |
1-15(固定插片,1dB步進) |
||||||
載波復合三次差拍比 |
dB |
65 |
測試條件:79路信號.輸出電平:85MHz/550MHz/860MHz . 99dBuV/105dBuV/108 dBuV |
|||||
載波復合二次差拍比 |
dB |
63 |
||||||
群時延 |
ns |
≤10 (112.25 MHz/116.68 MHz) |
||||||
交流哼聲調制 |
% |
< 2% |
||||||
增益穩定度 |
dB |
-1.0 ~ +1.0 |
||||||
上 行 傳 輸 通 道 |
||||||||
頻率范圍 |
MHz |
5 ~ 30/45/65 |
||||||
標稱增益 |
dB |
≥20 |
||||||
最小滿增益 |
dB |
≥22 |
||||||
最大輸出電平 |
dBμV |
≥ 110 |
||||||
帶內平坦度 |
dB |
±0.75 |
||||||
噪聲系數 |
dB |
≤ 8 |
||||||
反射損耗 |
dB |
≥ 14 |
||||||
載波二階互調比 |
dB |
≥ 52 |
測試條件:輸出電平為110dBuV,測量點 F1=10MHz,f2=60MHz,f3=f2-f1=50MHz |
|||||
群時延 |
ns |
≤ 20 (57MHz/59MHz) |
||||||
交流哼聲調制 |
% |
< 2% |
||||||
一 般 特 性 |
||||||||
特性阻抗 |
Ω |
75 |
||||||
測試口 |
dB |
-20±1 |
||||||
供電電壓 |
V |
A:AC(135 ~ 250)V聂喇;B:AC(35 ~ 90)V |
||||||
耐沖擊電壓(10/700μs) |
kV |
> 5 |
||||||
功 耗 |
W |
35 |
||||||
外形尺寸 |
mm |
320*200*140 |
