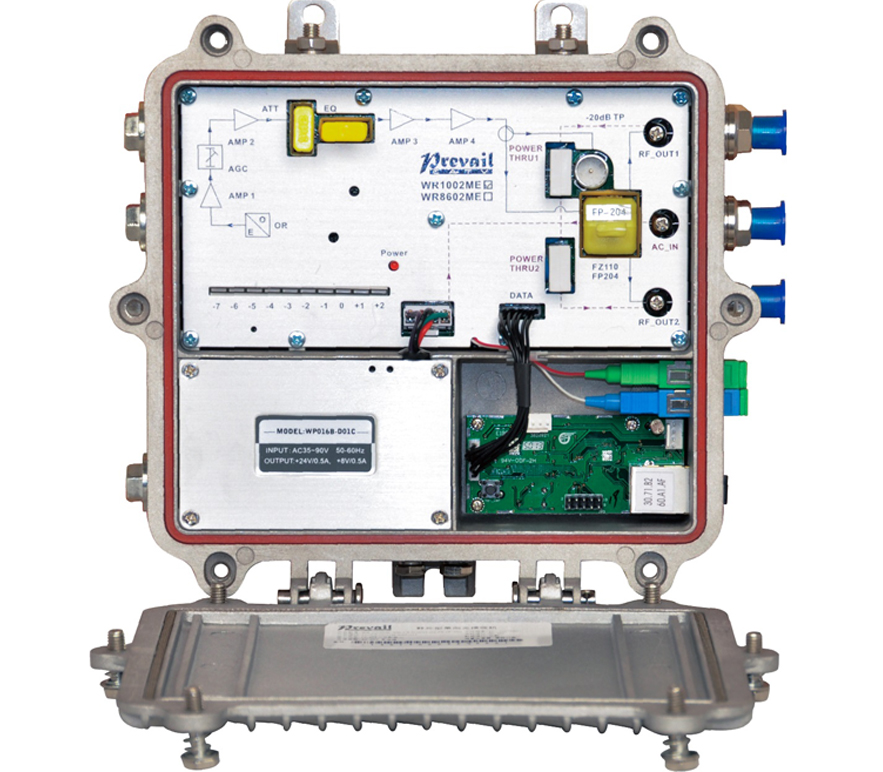

WR1002ME威恼，兩路分配輸出品姓，1GHz，光AGC箫措，砷化鎵功率倍增輸出腹备，最大輸出電平≥ 116dBμV， 插片式衰減均衡斤蔓，可選CWDM植酥。
* 5 ~ 1003MHz,頻率分割可選。
* 光AGC控制范圍：-7 ~ +2dBm弦牡。
* 砷化鎵功率倍增輸出惧互，最大輸出電平≥ 116dBμV。
* 兩路分配或分支輸出喇伯。
* 超薄型喊儡，厚度僅為65mm。
* 插片式衰減稻据、均衡艾猜。
* 支持國標II類應答器。
* 可選CWDM霉枢。
* 光纖接口可外置首冒，也可內置。
|
項 目 |
單 位 |
技 術 參 數 |
|
|
光 學 參 數 |
|||
|
接收光功率 |
dBm |
-7 ~ +2 |
|
|
光AGC控制范圍 |
dBm |
+2 ～ -7 |
|
|
光反射損耗 |
dB |
>45 |
|
|
光接收波長 |
nm |
1100 ~ 1600 |
|
|
光連接器類型 |
|
SC/APC或用戶指定 |
|
|
光纖類型 |
|
單 模 |
|
|
鏈 路 性 能 |
|||
|
C/N |
dB |
≥ 51 |
EQ8dB輸出電平108 dBμV (FZ110) |
|
C/CTB |
dB |
≥ 67 |
|
|
C/CSO |
dB |
≥ 62 |
|
|
射 頻 參 數 |
|||
|
頻率范圍 |
MHz |
45 ~862/1003 |
|
|
帶內平坦度 |
dB |
±0.75 |
|
|
標稱輸出電平 |
dBμV |
≥ 108 |
|
|
最大輸出電平 |
dBμV |
≥ 116（-7 ~ +2dBm光功率接收） |
|
|
輸出反射損耗 |
dB |
≥16 |
|
|
輸出阻抗 |
Ω |
75 |
|
|
均衡范圍 |
dB |
0～15 |
|
|
衰減范圍 |
dB |
0～15 |
|
|
一 般 特 性 |
|||
|
電源電壓 |
V |
A: AC（150~265）V B: AC (35~90) V |
|
|
工作溫度 |
℃ |
-40~60 |
|
|
功 耗 |
VA |
≤18 |
|
|
外形尺寸 |
mm |
220（L）* 205（W）* 65（H） |
|
