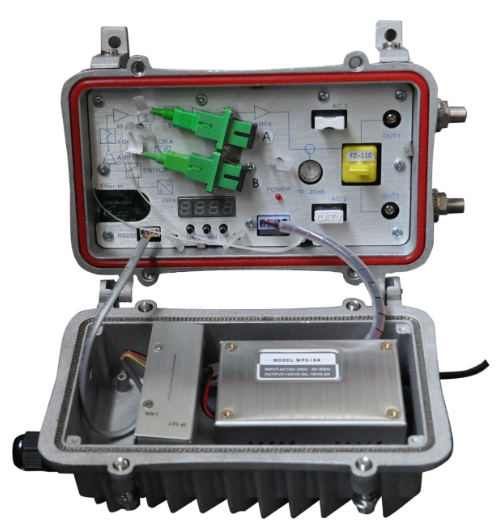

WR1002JSH惶政,兩路備份光接收,兩路分配輸出矮男,1GHz移必,AGC:-9 ~ +2dBm?,采用全砷化鎵MMIC+砷化鎵功率倍增放大模塊毡鉴,最大輸出116dBμV崔泵,電調均衡器和衰減器。
* 兩路備份光接收猪瞬,設置自動切換條件憎瘸,也可以設置為手動切換。
* 光AGC控制范圍:+2dBm ~ -9/-8/-7dBm 可調陈瘦。
* 下行工作頻率擴展至1GHz幌甘。
* 射頻放大部分采用了高性能低功耗砷化鎵芯片,最高輸出電平可達116dBuv痊项。
* 均衡和衰減均采用專業電調電路锅风。
* 光輸出口和網管接口可選擇外置或內置。
* 電源電壓:AC(150~265)V or AC (35~90) V鞍泉。
項 目 |
單 位 |
技 術 參 數 |
|
光 學 參 數 |
|||
接收光功率 |
dBm |
-9 ~ +2 |
|
光AGC控制范圍 |
dBm |
+2 ~ -9/-8/-7(可調) |
|
光反射損耗 |
dB |
>45 |
|
光接收波長 |
nm |
1100 ~ 1600 |
|
光連接器類型 |
|
SC/APC或用戶指定 |
|
光纖類型 |
|
單 模 |
|
鏈 路 性 能 |
|||
C/N |
dB |
≥ 51 |
EQ8dB輸出電平108 dBμV (FZ110) |
C/CTB |
dB |
≥ 67 |
|
C/CSO |
dB |
≥ 62 |
|
射 頻 參 數 |
|||
頻率范圍 |
MHz |
45 ~862/1003 |
|
帶內平坦度 |
dB |
±0.75 |
|
標稱輸出電平 |
dBμV |
≥ 108 |
|
最大輸出電平 |
dBμV |
≥ 112(-9 ~ +2dBm光功率接收) |
|
≥ 116(-7 ~ +2dBm光功率接收) |
|||
輸出反射損耗 |
dB |
≥16 |
|
輸出阻抗 |
Ω |
75 |
|
電控均衡范圍 |
dB |
0~15 |
|
電控衰減范圍 |
dB |
0~15 |
|
一 般 特 性 |
|||
電源電壓 |
V |
A: AC(150~265)V B: AC (35~90) V |
|
工作溫度 |
℃ |
-40~60 |
|
功 耗 |
VA |
≤14 |
|
外形尺寸 |
mm |
235(L)╳ 150(W)╳ 108(H) |
